Как притереть клапана в домашних условиях видео

Ремонт двигателя со снятием ГБЦ зачастую требует притирки клапанов. Что это за процедура, каким способом определить ее необходимость и как притереть клапана в домашних условиях – читайте ниже.

Зачем нужно притирать клапана

Немного теории. Клапаны открывают и закрывают каналы подачи топливно-воздушной смеси и отвода отработавших газов. Чем надежнее запирает клапан канал, тем полноценнее в моторе проходит газообмен. Двигатель работает в штатном режиме и выдает номинальную мощность.

Контактная поверхность клапана с головкой блока выполнена в виде кольцевой фаски с углом наклона от 30 до 60 градусов по отношению к плоскости соединения ГБЦ с блоком цилиндров. В заводских условиях эти две поверхности прирабатываются индивидуально для каждой контактной пары. В итоге клапан в закрытом состоянии настолько плотно прилегает к посадочной поверхности в головке блока (седлу), что полностью исключает прорыв газов.

Со временем седла в головке блока и рабочие поверхности на клапанах перестают плотно прилегать друг к другу. На них появляются раковины, сажевые и маслянистые отложения. Из-за этого клапаны не обеспечивают полную изоляцию камеры сгорания, происходит частичный прорыв газов. Это снижает мощность и КПД двигателя, повышает расход топлива и ускоряет загрязнение и износ мотора.

Притирка клапанов в большинстве случаев восстанавливает плотность закрытия клапанов. Создание полной герметичности в камере сгорания на любом такте и есть та единственная цель, которую преследует эта процедура.

Как понять, что клапана нуждаются в притирке

Первичная проверка проводится без демонтажа головки блока цилиндров. На недостаточную плотность прилегания клапанов к седлам косвенно указывают следующие признаки:

• снижение мощности ДВС;
• неровная работа двигателя, чрезмерная вибрация и шумность;
• низкая компрессия с большой разницей по цилиндрам;
• повышенный расход топлива.

Все эти признаки не говорят однозначно о проблемах в клапанной системе. Подобные явления наблюдаются и при общем износе поршневой группы. Однако вышеперечисленные признаки указывают как минимум на необходимость проверки ГРМ и КШМ.

Следующий этап диагностики проходит после демонтажа ГБЦ. До рассухаривания клапанов можно проверить их на герметичность с помощью любой проникающей жидкости (растворителя, бензина, ацетона и т. д.). Укладываем головку блока на бок и заливаем в окна жидкость. Если на поверхности клапанов появляется жирный след от прошедшей между седлом и клапаном жидкости – требуется притирка. Если жидкость проливается заметным потоком – велика вероятность, что клапан прогорел. Прогоревший клапан притереть не выйдет. Потребуется его замена.

После рассухаривания осматриваем фаски на клапанах и седлах. Рабочая фаска должна иметь по всей окружности матовый оттенок. Причем толщина фаски с плотным прилеганием не имеет большого значения. Главное – чтобы она была непрерывной. Это указывает на плотность закрытия клапана.

Если фаска на клапане и блоке испещрена раковинами и нагаром – клапан нужно притереть. Обычно практикуется такой подход: даже если один клапан нуждается в притирке – профилактически прорабатывается вся головка.

Собираем все необходимое для притирки

Притирка клапанов в домашних условиях не требует специфичных навыков, специализированного инструмента и крупных вложений. Ниже приведен перечень необходимого инвентаря и материалов.

• Притирочная паста. Продается или в однокомпонентном варианте, или более профессиональном, двухкомпонентном (для грубой и чистовой притирки). Если нет опыта в этом вопросе – выбираем самую дешевую однокомпонентную пасту.
• Любой нежирный растовритель.
• Чистая, безворсовая ветошь.
• Инструмент для притирки.

Инструмент для притирки можно изготовить из подручных материалов. Для начала смотрим на тарелку клапана. У некоторых двигателей в ней выполняется проточка для упрощения притирки. Если проточка есть – притирать будем с внутренней стороны ГБЦ. В качестве приспособления для притирки ищем любой подходящий под эту проточку инструмент (отвертку, биту шуруповерта, стамеску и т.д.). Вставляем подходящий инструмент в проточку и с легким нажатием будем вращать клапан в седле с периодическим изменением направления.

В случае если тарелка клапана гладкая – будем изготавливать инструмент для притирки из подручных материалов.

Проще всего притирать клапаны с использованием дрели или шуруповерта. В патрон электроинструмента вставляем биту или сверло, диаметр которого максимально близок к диаметру стержня клапана. Далее ищем небольшой кусок шланга (обычно подходит обычный шланг от топливопровода) длиной 7-10 см и два хомута, подходящие по диаметру. Насаживаем шланг на сверло (биту) и зажимаем хомутом с хорошим усилием, чтобы вручную снять его было невозможно. Вторую сторону шланга будем крепить на стержне клапана аналогичным способом, с использованием хомута.

Ручной инструмент для притирки работает по такому же принципу. Нужно из стального прута (или толстой медной жилы) с диаметром, сопоставимым с толщиной стержня клапана, выгнуть некое подобие стержня с ручкой. Закрепляем шланг на конце прута хомутом. Второй конец шланга соединяем со стержнем клапана.

Вместо шланга можно использовать кусок трубки из мягкого материала (например, меди или алюминия). Один конец трубки заклепываем или зажимаем хомутом на сверле или прутке, а на втором конце делам несколько разрезов вдоль оси. Это позволит надежно закреплять трубку на стержне хомутом и быстро переставлять инструмент на другой клапан.

Как правильно притирать клапана

После рассуханивания внимательно осматриваем клапан на наличие прогаров. Прогоревший клапан притирать нет смысла, его проще заменить. Также проверяем осевое биение стержня во втулке. Если клапан болтается, то смотрим на его стрежень. Заметная глазом выработка на стержне также недопустима. Если же стержень целый, но люфт есть, то дополнительно потребуется заменить втулки. Притирка клапанов с разбитыми втулками не имеет смысла.

Перед началом притирки очищаем поверхности фасок от нагара по максимуму. После этого наносим на фаску клапана небольшой слой притирочной пасты. Вставляем клапан во втулку на головке блока и с обратной стороны соединяем стержень с нашим инструментом. Делаем небольшой натяг и начинам вращать клапан в головке блока. Не нужно создавать большое прижимное усилие: можно прорезать в седле слишком глубокую фаску.

Важный момент: притирку нужно обязательно проводить в две стороны. Если работаете электроинструментом, то менять направление вращения нужно не реже, чем раз в 7-10 секунд. Иначе можно переточить фаску. При ручной притирке просто проворачивайте клапан на 90-180 градусов и периодически перехватывайте инструмент.

Нельзя притирать фаску только в каком-то одном положении. Клапан должен надежно приживаться к седлу при любом угле поворота. Дело в том, что при работе ГРМ клапаны постоянно проворачиваются в седле. И если притирку делать без периодического поворачивания, то капаны будут прилегать плотно и обеспечивать герметичность только в каком-то одном положении.

Как долго притирать? Однозначного ответа на этот вопрос нет. Все зависит от изначального повреждения фасок, зернистости пасты, силы прижатия и интенсивности процесса. Общие рекомендации таковы:

• каждые 2-3 минуты останавливайтесь, очищайте клапан и блок от пасты и проверяйте состояние фасок;
• если заметны раковины на обрабатываемых поверхностях – наносим свежую пасту и продолжаем работать еще 2-3 минуты;
• после появления матовой фаски по всему периметру клапана притирку можно считать оконченной.

В среднем весь процесс притирки одного клапана занимает от 5 до 15 минут. В некоторых случаях, при наличии на фасках глубоких борозд и раковин, один клапан придется притирать до часа.
В конце процедуры обязательно тщательно промойте головку и клапан от пасты.

https://youtube.com/watch?v=GwBs8zWlDLw%3Ffeature%3Doembed

Притирка клапанов головки цилиндров пожалуй самый ответственный этап ремонта ГБЦ. Прежде чем начинать ремонт головки, не забудьте проверить плоскость головки и наличие трещин.От того насколько качественно были притерты клапана ГБЦ при ремонте, зависит качество и срок их работы, а также и работа всего двигателя. Притирать клапана ГБЦ к клапанному гнезду необходимо в том случае, если вы меняете клапана или, и клапанные втулки.

Что понадобится нам для этой процедуры:

Приспособление для притирки клапанов.

Можно сделать самостоятельно за пол часа, если руки растут откуда надо. Для этого нам потребуется:

• трубка длиной 10-20 см, с отверстием внутри (диаметр отверстия должен быть на 2-3мм больше чем диаметр стержня вашего клапана).

• дрель, сверло на 8.5мм

• контактная или газовая сварка (автоген).

• гайка и болт 8мм.

Берем нашу трубку, берем дрель и почти около самого края (за 7-10мм) сверлим отверстие 8.5мм. Далее берем гайку и аккуратно, чтобы не испортить резьбу, привариваем ее над просверленным отверстием так, чтобы можно было закрутить болт и он мог достать до противоположного края трубки. Затем делаем рукоятку для нашего приспособления, загинаем ее прямым углом или же навариваем на другой конец поперечную трубку так, чтобы вам было удобно её держать и работать. К слову на сегодняшний интернет магазины инструментов пестрят всякими вариантами притирочных приспособлений, правда цена немного кусается.

После того как все готово можно приступить к притирке.

Клапаны в двигателях внутреннего сгорания являются элементом газораспределительного механизма (ГРМ). Их задача — регулировать и подавать топливовоздушную смесь (либо воздух) в цилиндры и выпускать продукты сгорания. По расположению детали ГРМ может быть нижнеклапанным или верхнеклапанным, однако в современных моторах используется только последний вариант.

Краткие сведения

Клапаны имеют простую конструкцию и отличаются высокой износостойкостью. Последнее обусловлено материалом изготовления, который должен выдерживать повышенные нагрузки.

Сам клапан состоит из нескольких участков:

• тарелки (нижняя расширенная часть детали);
• стержня (верхняя узкая часть детали, идущая от тарелки кверху);
• фаски (место прилегания тарелки к блоку цилиндров);
• кромки тарелки;
• торца стержня (верхняя его часть, расположенная над выточкой);
• выточки под сухари (небольшая канавка под торцом).

Место контакта тарелки и головки блока цилиндров называют седлом. Оно изготавливается из стали или чугуна и запрессовывается в ГБЦ.

По своему назначению клапаны бывают двух видов:

Впускной

Отвечает за подачу топливовоздушной смеси в цилиндро-поршневую систему. Имеют цельный стержень и, обычно, тарелку большего диаметра для улучшения рабочих свойств.

Выпускной

Отвечает за отвод отработанных газов в процессе работы ДВС. Стержень этого типа клапанов изготавливается полым; внутрь его помещается натрий. Такая конструкция позволяет охлаждать выпускной клапан, так как он подвержен более высокому нагреву, чем впускной. Для его производства обязательно используется жаростойкий металл.

Почему же возникает необходимость замены клапанов?

При обычных условиях эксплуатации клапаны могут подлежать замене по причине износа. Происходит это примерно через 300 тысяч км пробега.

Причин, послуживших необходимости внеплановой замены, обычно две: прогорание и деформация.

Преждевременное прогорание может случиться из-за:

• постоянная езды на максимально возможных оборотах и, как следствие, детонирующий двигатель;
• частой заправки низкокачественным горючим;
• неправильно отрегулированного зазора (зазор слишком маленький и теплоотвод нарушен);
• неподходящего калильного числа свечей зажигания, и пр.

Деформируется клапан при обрыве цепи ГРМ или в том случае, когда она перемещается на несколько звеньев (такое случается при плохом натяжении). В результате стержень прогибается, что приводит к неплотному прилеганию тарелки к седлу.

Процесс замены клапанов ГБЦ

Для того, чтобы произвести замену, придется основательно разобрать (а затем собрать) газораспределительный механизм. В зависимости от модели авто и конструктивных особенностей двигателя этот процесс может иметь некоторые отличия. Но в целом система демонтажа и сборки одинакова. В целом, последовательность действий такова:

Демонтаж ГБЦ

Для этого потребуется:

• произвести подготовительные работы: разомкнуть провод и «минусовую» клему аккумулятора, отсоединить трубки и шланги подачи технических жидкостей, топливные магистрали, снять навесное оборудование;
• затем снять крышку ГБЦ;
• открутить болты крепления ГБЦ;
• снять ГБЦ.

Демонтаж распределительного вала

• снять приводной ремень;
• снять зубчатый шкив;
• открутить болты, которыми удерживается крышка распредвала;
• снять саму крышку и сальники;
• снять распредвал.

Прежде чем приступать к процедуре, следует вывернуть свечи зажигания. Это позволит избежать их повреждения.

Рассухаривание клапанов

Процесс осуществляется с помощью специального инструмента — рассухаривателя.Некоторые используют дедовский метод. Для этого необходимо:

• закрыть место, откуда должен выскочить сухарь тряпкой (чтобы поймать его);
• установить свечник или высокую головку с диаметром меньше, чем у шайбы фиксированной сухарями;
• резко ударить молотком по тарелке таким образом, чтобы пружина оказалась сжатой до размеров сухаря; это спровоцирует его выскочить.

Метод можно использовать в крайнем случае и имея опыт. Новичок рискует нанести серьезные повреждения клапану, например, погнуть его. Покупка рассухаривателя — лучший вариант.

Снятие маслосъемных колпачков

Эту деталь, как и прокладки головки, необходимо заменить на новые.

Очистка и осмотр клапанов

После проведенных манипуляций извлеченные из втулки клапаны очищают от нагара и осматривают на предмет повреждений.

В зависимости от степени повреждения, деталь необходимо:

• заменить на новую;
• очистить и притереть.

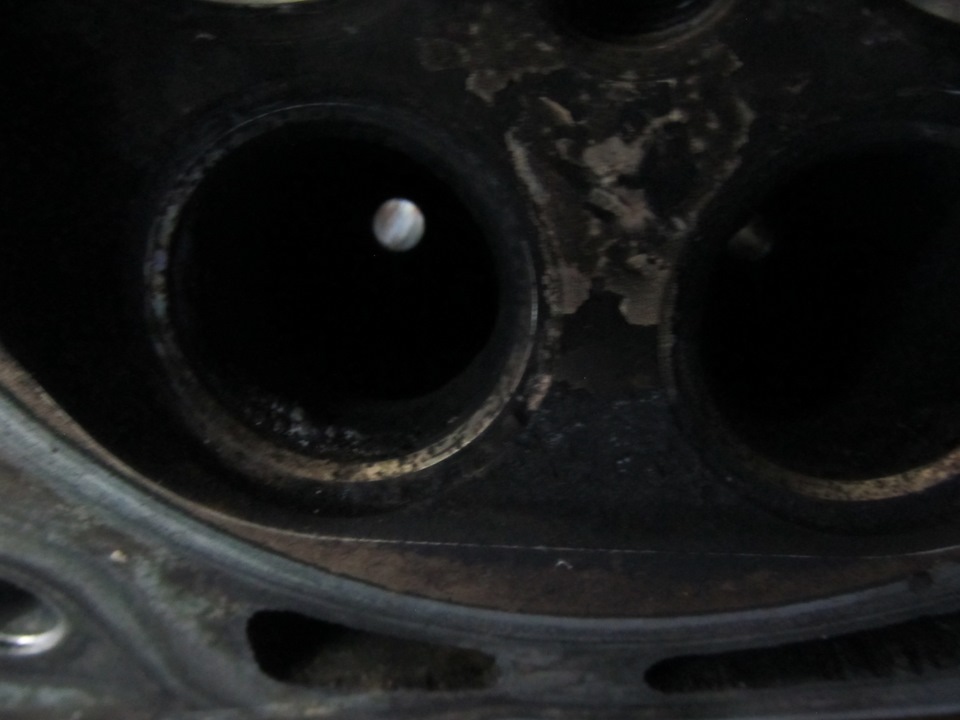

Также необходимо проверить седло клапана. Если прогары и раковины на нем слишком серьезные, чтобы убрать притиркой, седло придется обработать с помощью специального инструмента, который называют шарошкой или борфрезой. Шарошка представляет собой насадку для обработки различных поверхностей, в том числе и металлических. Она крепится на дрель и устраняет механичнские повреждения.

В процессе главное — не увлечься и не снять слишком большой слой металла. Также не следует интенсивно давить на дрель, это приводит лишь к перегреву и затруднению самой обработки. Перед работой головку шарошки рекомендуется смазывать специальным смазочным составом, чтобы снизить интенсивность износа.

Приобретение нового набора клапанов необходимо при полном уничтожении детали (иногда такое случается) или деформации стержня. Теоретически погнутый стержень можно выпрямить, но затраченные время и усилия того не стоят.

Выбирая клапаны, следует убедиться в том, что они идентичны. Особенно важно, чтобы детали имели одинаковую высоту. Поверхность не должна иметь царапин, сколов и любых других повреждений. Перед установкой всю деталь, за исключением фаски (ее следует притереть), желательно отполировать.

После притирки клапанов необходимо произвести сборку конструкции. Все манипуляции производятся в обратном порядке.

Притирка клапанов

Ключевой момент замены — притирка клапана к седлу. Процедура направлена на устранение малейших несоответствий при контакте деталей в процессе работы и повышения герметичности.

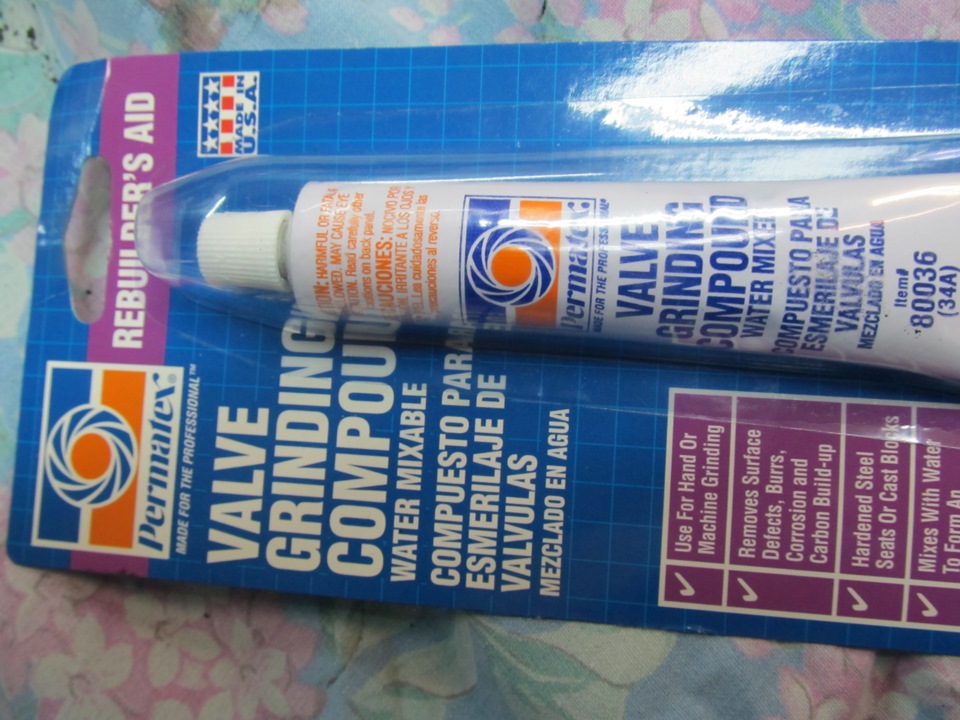

Притирочная паста

Прежде чем приступить к работе, следует обзавестись притирочной пастой. Рынок изобилует вариантами, начиная от дешевых составов сомнительного происхождения и заканчивая профессиональными пастами.

По своим рабочим характеристикам притирочные пасты бывают крупнозернистыми и мелкозернистыми (иногда что-то среднее). Обзавестись нужно и той, и другой.

Крупнозернистые используются для проведения первичной притирки. Мелкозернистые — для финишной.

По сути, паста выполняет роль наждачки, шлифуя детали и делая их максимально совместимыми друг с другом.

Последовательность действий по притирке клапанов такова:

• На фаску (клапан должен быть предварительно вычищен, если нет надобности в его замене на новый) наносится тонкий равномерный слой крупнозернистого состава.
• Клапан вставляется во втулку, пружина должна находиться на своем месте. На стержень рекомендуется нанести графитную смазку. Это снизит сопротивление при вращении и сделает процесс самого вращения легче. Плюс к этому, графитная смазка препятствует попаданию во втулку частиц пасты.
• На стержне закрепляется инструмент для притирания. Обычно используют дрель, работающую в реверсивном режиме, которая присоединяется к клапану с помощью шланга, закрепленного специальными хомутами на стержне и самой дрели. Можно также использовать ручную дрель или отвертку, но тогда процедура занимает намного больше времени.
• Вращение дрели обязательно должно происходить на малых оборотах, примерно 500 об/мин. В противном случае произойдет перегревание клапанных поясков и седел.
• В процессе необходимо имитировать поступательно-возвратные движения клапанов, а не ограничиваться круговыми.
• Когда все неровности будут сглажены, клапан извлекают и тщательно очищают. О завершении притирки можно узнать по сероватой полоске (несколько миллиметров шириной) на поверхности ножки. Если полоска присутствует, значит, притирка завершена.
• Затем на фаску наносится слой пасты для вторичной обработки, и все манипуляции повторяются. Важно в конце тщательно очистить деталь от загрязнений.
• Чтобы определить степень притирки, можно использовать масло, как ранее пасту, и произвести финишную притирку. После нее будет видно, насколько хорошо прилегает клапан к седлу.
• Герметичность проверяется при помощи керосина. Для этого клапан устанавливается на свое место, в головку, вместе с пружиной. Уложив головку на бок, необходимо залить в закрываемый клапаном канал немного керосина. Герметичная конструкция не пропускает керосин в камеру сгорания.

Замена клапанов — довольно хлопотная процедура, хотя не такая уж и сложная. Для любителя наибольшую трудность представляет правильно разобрать и собрать ГРМ. Чтобы избежать ошибки, следует тщательно запоминать расположение всех разбираемых элементов конструкции относительно друг друга. Чтобы при сборке не перепутать ничего, некоторые в процессе демонтажа пользуются специальным маркером, помечая на деталях места соединения и расположения тех или иных элементов.

Видео о замене и притирке клапанов ГБЦ:

https://youtube.com/watch?v=1IoyJwKCKOo%3Frel%3D1%26wmode%3Dtransparent

ИНСТРУМЕНТЫ ДЛЯ ПРИТИРКИ КЛАПАНОВ

Притирочная паста для клапанов.Основное, что нужно купить — это притирочная паста. Она в процессе работы наноситься на кромку клапана и служит как мелкая шкурка, которая притирает клапан к его гнезду. Существует множество вариантов притирочной пасты.

Притирочная паста отличается по степени обработки: от крупнозернистой (для первоначальной обработке) до мелкозернистой (для окончательной обработке). Последнюю рекомендуют специалисты по ремонту двигателей, т.к. с ней процесс пойдет быстрее. Все зависит не от самой пасты, а от состояния клапанов и фасок и правильности процесса. Для кого-то обычный тюбик притирочной пасты за 100 рублей сойдет, другим подавай только профессиональную.

Если делаете самостоятельно, то лучше начать с обычной притирочной пасты, не с самой дорогой. Если что-то пойдет не так, то докупить нужную в процессе.

«Шарошка» для снятия металла на клапанном гнезде.дедовские шарошки для ремонта ГБЦ.Данный инструмент применяется для восстановления седел клапанов. Она представляет насадку для клапанного гнезда, сделанную по форме посадки клапана. Закрепляется как правило в дрели как сверло и имеет малые размеры.

Нужны ли шарошки для притирки клапанов? Смотрим на сёдла, которые запрессованы в головке. Если они не повреждены, то можно приступать к притирке, но если повреждены (прогаром), тогда нужно обработать специальными шарошками. В общем, технология такова — сперва лучше поменять направляющие клапанов, далее притирка.

Новые клапана.Новые клапана не всегда нужны. Если обнаружили, что они несколько изогнуты, то попытка их выпрямить ни к чему не приведет, за исключением потраченных сил и времени. Более правильным будет направиться в «авто запчасти» и приобрести новый комплект клапанов для двигателя.

При замене клапанов обратите внимание на их качество. Высота всех клапанов должна быть одинаковой, на стержнях, торцах и рабочих уплотняющих фасках не допускается рисок и шероховатостей. Лучше перед установкой отполировать стержни до зеркального блеска. Полировке стоит подвергнуть также плоскость тарелки и «черную» шейку клапана, так он будет меньше нагреваться и обрастать нагаром. Уплотняющую фаску не трогайте, её надо только притереть к седлу.

Инструмент для притирки клапанов.притирка клапанов с помощью дрелиМожно использовать для этих целей дрель и резиновый шланг. Процесс выглядит следующим образом: одеваем на дрель шланг (можно с помощью сверла, а закрепляем хомутами), а на этот шланг одевается клапан двигателя (крепим с помощью хомутов) с нанесенной притирочной пастой.

Далее вставляем клапан в гнездо и начинаем процесс притирки. Главное не давать максимальных оборотов дрели, процесс должен происходить на малых оборотах (400-500 об/мин). Если больше оборотов, есть риск перегреть седла или пояски клапанов. Главное, в процессе притирки не совершать круговые движения, а имитировать работу клапана вперед и назад.

Данный способ притирки клапанов с помощью дрели не очень хороший, и занимает много времени.

ПРОЦЕСС ПРИТИРКИ КЛАПАНОВ ДВИГАТЕЛЯ

У клапанов и седел встречаются два вида дефектов: рабочие фаски покрыты раковинами и налетом нагара, но имеют правильную форму; рабочие фаски покрыты раковинами и нагаром, но их правильная коническая форма нарушена — на конической поверхности образовалась ступенчатая поверхность, а коническая фаска закруглилась.

В первом случае клапан достаточно притереть, во втором — перед притиркой рабочую фаску протачивают на токарном станке, а седло клапана обрабатывают коническими шарошками. Обработку седла начинают шарошкой с углом 45°, затем срезают верхний поясок седла шарошкой с углом 15°, после чего шарошкой с углом 75° снимают фаску в нижней части седла или шлифованием рабочей поверхности седла абразивными кругами с углами 45, 15 и 75° с помощью ручной дрели.

Грубую притирку продолжают, пока не будут устранены все раковины и царапины, затем вытирают клапан и седло салфеткой. После окончательно притирают пастой до приобретения рабочими поверхностями равномерного матового цвета. Ширина притертой поверхности должна быть 1-1.5 мм.

МЕТОДЫ ПРОВЕРКИ КАЧЕСТВА ПРИТИРКИ

Чтобы узнать, выполнена притирка или нет — обратите внимание на поверхность клапана – на ней образуется дорожка серого цвета шириной около двух миллиметров. Если таковая имеется, значит, процесс притирки завершен.

Нанесение пасты на клапана для притирки.Еще одной деталь — является использование масла, как финальной пасты. Его нужно нанести, предварительно смыв пасты всех слоев. Данная процедура позволяет определить степень притирки, поскольку все раковины, если они будут, будут видны.

Как бы не притирали клапана, двигатель все равно «доведет его под себя». Можно потратить уйму сил, обеспечить абсолютную герметичность, однако через пару часов работы мотора уплотнение клапанов ухудшится. Можно притереть клапаны небрежно, например керосин будет выступать из-под клапана, но не рекой. И через несколько дней работы мотора герметичность клапанов улучшится.

Если начать измерять их на протекание, то окажется что в обоих случаях мотор приработал клапаны до некого оптимального состояния. Поэтому «выделывания» с притиркой разными пастами, финишной доводкой пастой ГОИ можно назвать лишней тратой времени.

В процессе капитального ремонта силового агрегата проводится обязательная притирка клапанов. Это необходимо для обеспечения герметичности клапанного механизма и улучшения коэффициента компрессии. Несмотря на кажущуюся сложность, притирка клапанов не требует специального оборудования и особой квалификации мастера.

Перед проведением работ необходимо запастись необходимым инструментом. Для ускорения процесса можно воспользоваться дрелью, при её отсутствии изготавливается ручной инструмент.

Для него понадобится металлический стержень, на который необходимо одеть резиновый шланг, совпадающий по диаметру с клапанами.

Все процедуры проводились на автомобиле ВАЗ 2110. На других моделях процедура ничем не отличается.

Порядок действий по выполнения притирки клапанов

1. По завершении подготовки можно приступать к разбору силового агрегата. В первую очередь снимается всё навесное оборудование, мешающее работе с головкой блока цилиндров. Поршень первого цилиндра устанавливается в верхнюю мёртвую точку и сливается охлаждающая жидкость. Демонтируется впускной и выпускной коллектор.

2. После получения доступа к головке снимается воздушный фильтр и крышка клапанов. Теперь можно демонтировать саму головку блока цилиндров, но перед этим необходимо зафиксировать шкив распределительного вала. Для этого достаточно упереть отвёртку в специальную шпильку. После этого со шкива снимается ремень ГРМ. Отворачивается болт и шайба крепления шкива и он снимается с распределительного вала. После этого выкручиваются болты крепления и производится демонтаж головки. Её необходимо сдвинуть таким образом, чтобы один конец распределительного вала вышел за пределы крышки ремня газораспределения.

3. После снятия головки блока производится демонтаж клапанов. Клапана и их седла должны быть тщательно промыты бензином.4. После этого на седла наносится притирочная (алмазная) паста и клапана устанавливаются на место.

5. На стержень клапана одевается подготовленный инструмент. Если же притирка проводится с помощью дрели, то клапан устанавливается в её патрон. Во время притирки стержень должен аккуратно поворачиваться во все стороны и быть прижатым к седлу.

6. Во время работы необходимо обращать внимание на цвет седла и самого клапана. Об окончании притирки можно судить по равномерному серому цвету на кромке клапана и его седле.

7. По завершении работ клапана вновь промываются бензином. Необходимо полностью удалить остатки притирочной пасты, иначе герметичность работы клапанного механизма будет быстро нарушена.

8. Теперь необходимо проверить герметичность клапанов. Для этого в камеры сгорания налейте керосин. Если керосин на протяжении 3х минут не просочится из камер сгорания, то герметичность в порядке. Если жидкость прошла, то продолжаем производить притирку клапанов дальше.

Видео по притирки клапанов дрелью

https://youtube.com/watch?v=OlQEBKfS8r0%3Frel%3D1%26wmode%3Dtransparent

Притирка клапанов должна выполняться при каждом ремонте деталей двигателя автомобиля. Этот процесс позволяет двигателю не потерять мощность. Устранение дефектов клапанов также позволяет уменьшить расход топлива. Как правильно проводить притирку клапанов – разберемся ниже.

Как выглядит и зачем нужна

Притирка клапанов обеспечивает плотное прилегание впускных и выпускных клапанов двигателя к седлам. При правильном выполнении она обеспечивает герметичность цилиндров камеры сгорания, не выпускает из нее газы. Это увеличивает коэффициент полезного действия двигателя, его мощность, повышает уровень компрессии. Благодаря этому повышаются технические характеристики силового агрегата.

Для проведения процедуры необходимо демонтировать головку блока цилиндров. Для непосредственной притирки понадобятся следующие инструменты:

• Шлифовальная паста. Она используется для того, чтобы убрать дефекты металла, которые возникают во время работы двигателя. Крупнозернистая паста используется в начале процесса. Мелкозернистая нужна для шлифовки мелких дефектов.
• Дрель, шуруповерт или специальные инструменты. Существуют инструменты для ручной и автоматической притирки с различной механикой действия.
• Керосин. Необходим для очистки деталей. Его же используют для финальной проверки качества выполненной работы из-за его жидкой консистенции.
• Ветошь. Понадобится для протирания и просушивания поверхностей, инструмента, рук после работы.
• Растворитель. Используется для очистки поверхностей и подготовки их к работе.
• Скотч. Он применяется в некоторых видах работ.

Метод ручного выполнения процедуры очень затратен по времени и по силам. Механизированная притирка выполняется гораздо быстрее. Но при использовании подручных средств процесс требует внимательности и опыта: без специализированных машин есть риск повредить клапаны. Процесс притирки должен выполняться при снятом двигателе, демонтированных из него клапанах. Их пружины и так называемые «сухари» (вспомогательные клапанные фиксаторы) тоже должны быть сняты.

Приспособления для притирки клапанов

Для выполнения процедуры используются ручные устройства, дрель, шуруповерт или пневмомашины. В зависимости от наличия средств на покупку специального инструмента можно выбрать профессиональные притирочные машинки с различными характеристиками или воспользоваться дрелью, шуруповертом, кустарно сделанным притирочным устройством. Можно также сделать приспособление для такой работы самостоятельно. Для этого нужно использовать следующие детали:

• Полая металлическая трубка длиной от 10 до 20 см с диаметром на 2-3 миллиметра больше, чем обхват стержня клапана;
• Шуруповерт или электродрель со сверлом 8,5 миллиметра по металлу;
• Сварка газовая или контактная;
• Болт и гайка на 8 миллиметров.

Из предметов из списка можно самостоятельно создать подходящий инструмент. Делается это следующим образом:

Такие инструменты сейчас можно найти в продаже. Но стоимость их самостоятельного изготовления в разы ниже, чем цена приспособления в магазине.

Дрель считается допустимым инструментом для данной работы при ее использовании на низких оборотах. Профессионалы не рекомендуют ее использование. Популярность этого инструмента обеспечивается его доступностью и высокой скоростью выполнения работ этим методом.

Обратите внимание! Высокие обороты могут повредить механизм, оставить на нем риски, сместить пятно контакта деталей, что приведет к поломке.

Процесс выполнения работ при использовании дрели следующий:

• Перед началом работ нужно подобрать резиновый шланг подходящего размера и сверло или металлический стержень. Шланг должен крепко удерживать втулку детали и плотно насаживаться на сверло.
• На сверло или металлический стержень необходимо закрепить резиновый шланг. Можно воспользоваться хомутом для лучшего прилегания шланга. С другой стороны его нужно надеть на деталь.
• Установка части двигателя на посадочное место должна производиться с помощью надетой на нее пружинки для более мягкой работы.
• Перед работой на фаску наносится небольшое количество специальной шлифовальной пасты.
• Клапан притирается к седлу на небольших оборотах дрели. Не забывайте двигать его вперед-назад. В этом поможет использование пружины.
• После нескольких секунд вращения в одну сторону нужно поменять направление. Для этого поставьте реверсирование оборотов.
• Притирка выполняется до появления матового ободка на детали и на клапанном седле.

После завершения работы нужно очистить части двигателя от остатков пасты и грязи. Сделать это можно с помощью ветоши и растворителя.

Помните! Необходимо стереть все остатки веществ, чтобы ничего не мешало плотному прилеганию частей двигателя друг к другу.

Шуруповерт

Принцип работы шуруповертом схож с проведением процедуры с помощью дрели. Этот инструмент также является допустимым. Однако многие механики критикуют использование дрели и шуруповерта. Недостаток опыта при выполнении работ может пагубно сказаться на дальнейшем функционировании двигателя и потребовать его ремонта или замены отдельных частей. Процедура производится в следующем порядке:

• Нужно выбрать резиновую трубку и сверло подходящего размера для того, чтобы трубка крепко держалась на сверле и фиксировалась на втулке детали.
• Резиновая трубка закрепляется на сверле. Для лучшего прилегания можно использовать резиновый хомут.
• На детали закрепляется пружинка, которая поможет в дальнейшем двигать клапан. Это позволит избегать повреждений, рисок.
• Деталь вставляется в седло и закрепляется в резиновой трубке. Необходимо проверить, чтобы трубка плотно держала втулку.
• Перед непосредственным проведением притирания на деталь наносится небольшое количество абразивной пасты. Начинается процесс с крупнозернистой пастой, после этого используется мелкозернистый состав.
• Вращение шуруповерта должно проводиться на небольших оборотах: так меньше риск повреждения деталей.
• После нескольких секунд вращения в одну сторону необходимо включить реверс шуруповерта и провернуть клапан в обратную сторону.
• Притирать детали друг к другу необходимо до появления матово-серого обода на обеих частях агрегата. После этого нужно удалить остатки пасты с помощью ветоши и очистителя.

Проверить качество проведенной процедуры можно с помощью графита. Нанесите его на фаску и проверните деталь в седле. Если графит стерся за один проворот, процедуру можно заканчивать. В противном случае ее нужно повторить.

Ручная притирка

Использование ручных инструментов для проведения этой операции снижает до минимума риск повреждения клапана. Такие приспособления можно купить в магазинах автоинструментов или сделать самостоятельно. Хотя процесс работы с ручным инструментом сильно снижает риск повреждения деталей, он требует опыта. Кроме того, ручная работа такого характера отнимает много времени и сил: примерно 15-20 минут необходимо на шлифовку одной детали.

Клапан необходимо полностью очистить от нагара, прежде чем начинать шлифовку. Использовать для этого можно абразивные поверхности, чистящие средства. Счистить нужно всю грязь, налет и смазку.

Вручную сделать соединение более герметичным возможно следующим образом:

• На фаску необходимо нанести небольшое количество притирочной пасты, сначала крупнозернистую, потом мелкозернистую.
• При использовании кустарного приспособления для работы необходимо закрепить основание клапана в механизме.
• Вращать приспособление нужно для начала примерно на 25 градусов в одну и в другую сторону, а спустя пару минут можно увеличить амплитуду вращения до 90 градусов. Деталь необходимо периодически прижимать к седлу и отпускать. Делать это необходимо циклично.
• Заканчивать процедуру можно, когда на клапане появится ободок матово-серого ровного цвета. Для впускных клапанов толщина обода должна быть от 1,75 миллиметров до 2,32 миллиметра. Для выпускных – 1,44-1,54 миллиметра. Ободок должен также появиться на седле. Проконтролировать процесс можно также по изменению звука. Если поначалу звук будет звонкий, как будто металл трется о металл, то потом он станет приглушенным.

Использование мелкозернистой пасты необходимо начинать только после того, как затвердеет и зашлифуется крупнозернистая паста. После шлифовки мелкозернистой пасты можно провести первую проверку результата работы: для этого достаточно нанести графит на фаску. После этого деталь нужно поместить во втулку и провернуть. При хорошей шлифовке один проворот полностью стирает графит. Если этого не происходит, необходимо продолжать шлифовать деталь.

Важно! Не забудьте после окончания зашлифовки поверхностей обработать их керосином и удалить остатки пасты и грязи, смазать моторным маслом детали и установить их на посадочные места в головке блока цилиндров.

Пневмомашинка для притирки клапанов

Существуют два вида пневмомашин для проведения этой процедуры. Они различаются по принципу действия:

Пневмомашина с вращением

Этот прибор имеет следующее устройство. Его двигатель соединен со штифтом, который вращается благодаря энергии сжатого воздуха. К штифту прикрепляется специальная присоска. Она закрепляется на тарелке клапана. Сжатый воздух вращает клапан и двигает его вперед-назад. Смена направления вращения происходит после поворота примерно на 75 градусов. Прибор самостоятельно контролирует угол наклона детали, частоту вращения. Среди плюсов такой пневмомашины – удобство использования, возможность использования при отсутствии специальных навыков, высокое качество проводимых работ.

Пневмомашина с пристукиванием

Это устройство имитирует механизм работы двигателя. Это наиболее безопасный способ проведения работ такого характера. присоска устанавливается на штифт, который соединен с двигателем и работает благодаря силе сжатого воздуха. После этого присоска крепится на тарелке клапана. После запуска устройства оно двигает деталь вперед-назад, так, как она двигается при реальной работе силового агрегата машины. Главными преимуществами такого агрегата можно назвать возможность использования при отсутствии опыта, отсутствие риска поломки или повреждения частей двигателя, высокая точность притирания.

Даже при использовании специализированных пневмомашин необходимо очистить детали перед притиранием. Сделать это можно с помощью очистителей, в роли которых могут выступать абразивные поверхности, чистящие средства. При притирке нужно также использовать пасту. Ее остатки после завершения необходимо удалить.

Что выбрать

Выбор устройства должен осуществляться в соответствии с определенными параметрами. В таблице ниже представлены характеристики устройств, указанных в статье, по следующим признакам:

• Скорость. В зависимости от устройства скорость притирания отличается. Это влияет на длительность проведения процедуры.
• Удобство. Комфорт работы с различными устройствами влияет на выбор агрегата.
• Необходимость опыта. При работе с некоторыми устройствами необходим опыт для того, чтобы избежать повреждений частей двигателя и поломок.
• Риски. В зависимости от выбора устройства риск поломок может возрасти.
• Качество. Чем выше качество проводимых работ, тем дольше будет служить двигатель с притертыми клапанами.
• Стоимость. Этот параметр также зависит на выбор устройства.

Исходя из характеристик инструментов для притирки была составлена следующая сравнительная таблица.

Профессиональные пневмомашины являются лучшим выбором для проведения процедуры. Однако их стоимость не позволяет использовать их автолюбителям и непрофессиональным автомеханикам. Притирать части двигателя друг к другу можно и без них. Главное, соблюдать осторожность и действовать аккуратно, чтобы не повредить механизм кустарными приборами.

Как сделать притирку клапанов пошагово

Притирание клапанов в зависимости от выбранного для использования устройства выполняется по-разному. Однако есть общие моменты, которые необходимо учитывать при проведении процедуры.

• Во время работы необходимо повторять возвратно-поступательные движения, которые имитируют работу двигателя при движении автомобиля. Так уменьшается риск повреждения частей двигателя.
• При притирании вращением нужно периодически изменять направление движения инструмента, чтобы также снизить риск повреждений.
• В процессе необходимо использовать шлифовальную пасту. Сначала используется крупнозернистое вещество. В конце работы применяется мелкозернистая паста для более тонкой герметизации частей двигателя.
• После завершения нужно стереть грязь и остатки пасты с двигателя. Сделать это можно с помощью очистителей, в частности, керосина, и ветоши.

Проверка притирки

После завершения притирания агрегатов друг к другу необходимо проверить качество проведенной процедуры. Проверить это в процессе можно с помощью графита, чтобы выявить, насколько точно произведено притирание. Для проверки используется бензин или керосин. Второй предпочтительнее, потому что он более текучий и менее вязкий. Существует несколько способов проверки. Не все они обеспечивают гарантию правильности проведенной процедуры.

Головку блоков цилиндров после окончания притирания нужно положить набок, так, чтобы отверстия колодцев были направлены вверх. В таком положении крышки притертых частей будут расположены вертикально. Для наглядности необходимо полностью высушить их компрессором. После этого в отверстия вверху нужно налить бензин или керосин.

Если притирание было произведено правильно, жидкость не будет протекать через отверстия. Однако такой способ не гарантирует полную герметичность клапанов. Для двигателей с ЕГР этот способ также не сработает: они имеют специализированные клапана, через которые жидкость в этом случае будет протекать.

Если керосин просачивается даже в небольшом количестве, необходимо продолжить притирание или выполнить другие ремонтные работы.

Этот способ является универсальным. Он подходит для всех двигателей и позволяет проверить качество притирания гарантированно. Он проверяет, выдерживает ли эта часть силового агрегата давление.

В этом случае головка двигателя должна быть расположена как бы «вверх тормашками», чтобы отверстия колодцев были сбоку. Небольшое количество топлива или керосина наливается в тарелку клапанов. Неважно, какое топливо и в каком состоянии будет использовано. Характеристики наливаемой жидкости не имеют значения.

В боковой колодец с помощью воздушного компрессора необходимо подать сжатый воздух. Он подается в отверстия впускного и выпускного коллекторов. При качественно выполненной процедуре из-под клапанов не будут появляться пузырьки воздуха даже при высоком уровне давления.

При наличии пузырьков воздуха, выходящего под давлением, можно говорить, что герметичность не достигнута. В этом случае притирание должно быть выполнено повторно. Или же требуется проведение других ремонтных работ.

https://youtube.com/watch?v=C4tsTwXytDk%3Ffeature%3Doembed

Герметизация частей двигателя необходимо для сохранения его мощности и уменьшения расхода топлива. Выполнить ее можно дома. Главное – соблюдать аккуратность и выполнять все действия в соответствии с требованиями осторожности. Правильное притирание деталей позволит герметизировать клапана самостоятельно, сохранить тягу двигателя и уменьшить расход топлива.

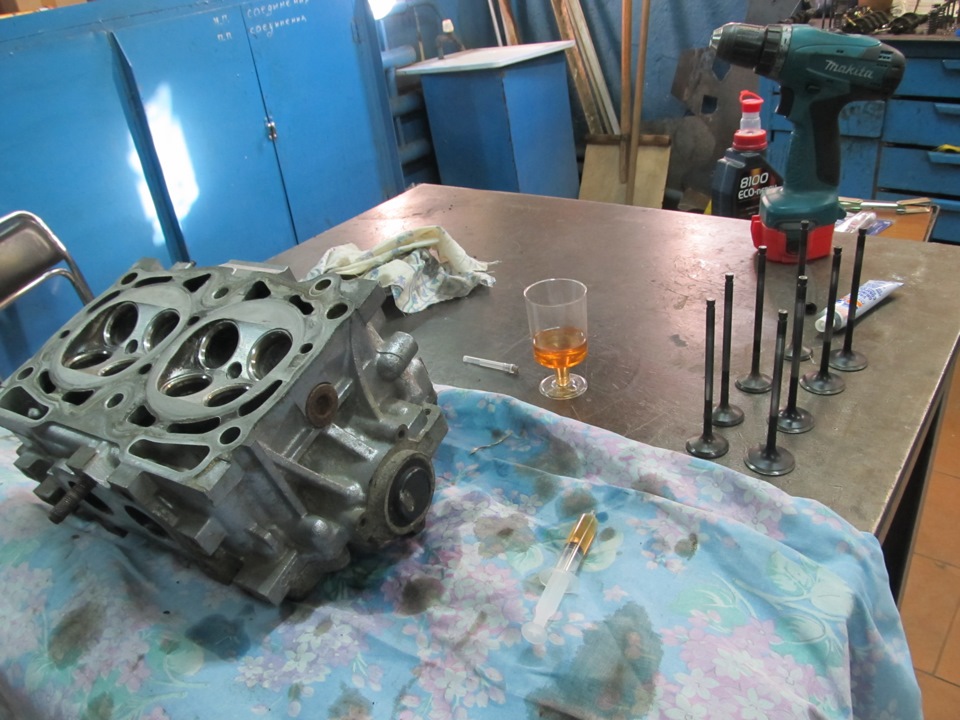

Всем привет!Сегодня я раскажу прото как перебрать головки, а в основном как правильно притирать клапана.В нете мало где есть инфа поэтому поводу((((А я этому и многому другому научился от своего отца, который с детства брал меня ссобой в гараж, показывал, обьяснял как все делать и т.д. И так теория:Берем мытую, очишенную от грязи нагара головку, берем клапан соответвующий своему месту, мажем маслом шток клапана чтоб он хорошо ходил в своей втулке.Наносим притирочную пасту на фаску клапана.Потом вставляем клапан на место, и крутим влево вправо по очереди, переодически рассоединяя кромки.Время притирки зависит от состояния седла клапана и фаски клапана.И так как понять что клапан притерт?достаем клапан на фаске ставим обычным простым карандашом меточки, вставляем его обратно и проварачиваем от руки слегка прижимая его, достаем и смотрим, если метки стерлись то все ОК!А вот если нет то повторяем процедуру. Для притирки я использовал Америкосовскую абразивную пасту, так как на выпускных седлах стали образовываться раковинки, которые приводят к прогаранию клапанов.Это сейчас куча всякой всячины для помощи автовладельцу, а во время когда отец меня учил всему в гараже.Пасту делали сами:брали мелкозернистый точильный круг и натачивали с него так сказать песочек, потом его смешивали смаслом, и о чудо вот вам абразивная паста)))))

А еще кому лень читать я снял видио прото как притирать клапана.

https://youtube.com/watch?v=voaNpVghb5I%3Fwmode%3Dopaque%26rel%3D0

Паста для притирки

Раковинки на седле клапана

Цена вопроса: 225 ₽
Пробег: 299 000 км
