Как пользоваться нагрузочной вилкой для проверки аккумулятора правильно

Расскажем как правильно проверить аккумулятор автомобиля на исправность с помощью мультиметра и нагрузочной вилки, какие способы существуют.ПРОВЕРКА АККУМУЛЯТОРА АВТО С ПОМОЩЬЮ МУЛЬТИМЕТРА

Необходим мультиметр — прибор для измерения напряжения. Если его нет, можно попросить у знакомых или купить в магазине. Прибор не дорогой, и если не раз будете проводить ремонтные работы с электрооборудованием, то он пригодиться. Рекомендую покупать цифровой мультиметр, т.к. он удобнее в работе.

Не стоит полагаться на замер напряжения АКБ с помощью бортового компьютера машины, т.к. они ошибаются. Это происходит потому, что данные вольтметры подключается не напрямую к аккумулятору, а значит возможны потери. Поэтому, напряжение на них может показываться меньше, чем на самом аккумуляторе.ПРОВЕРКА АККУМУЛЯТОРА ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Измеряем напряжение сначала на заведенном двигателе. Нормальное напряжение должно показывать от 13,5 до 14,0 В.

Если напряжение аккумулятора при работающем двигателе больше величины в 14,2 В — это свидетельствует о низкой зарядке аккумулятора и что генератор работает в усиленном режиме, чтобы зарядить батарею. Это бывает не всегда, например, зимой возможно повышенное напряжение, т.к. аккумулятор мог разрядиться немного за ночь из-за холодной температуры, или электроника определяет температуру воздуха и дает больше заряда на аккумулятор.В повышенном напряжении на аккумулятор нет ничего плохого. Если с электрооборудованием машины все нормально, то через 5-10 минут электроника скинет напряжение до обычного: 13,5-14,0 В. Если этого не происходит и напряжение постепенно не сбрасывается до оптимальной величины, то это может обернуться перезарядом аккумулятора. Он будет работать при максимальной отдаче, что грозит выкипанием электролита.

Если при работающем двигателе напряжение меньше 13,0-13,4 В — это говорит, что аккумулятор полностью не заряжается. Не стоит сразу бежать в авто сервис, для начала измерение должно происходить при всех выключенных потребителях, а значит выключите музыку, фары, отопление, кондиционер и все приборы энергопотребления.Какое сейчас напряжение на аккумуляторе при замере мультиметром? При нормальной работе электроники машины оно должно быть в пределах от 13,5 до 14. Если ниже — это говорит, что не работает генератор автомобиля. Особенно, когда напряжение при работающем двигателе и выключенных потребителях меньше 13,0 В.

Возможно низкое напряжение, если контакты аккумулятора окислились, так что проверьте контакты и зачистите их шкуркой.

Как еще проверить работу аккумулятора и генератора? Есть один способ. При работающем двигателе и выключенных источниках потребления, напряжение на аккумуляторе равняется 13,6. Теперь включаем ближний свет. Напряжение АКБ должно чуть упасть — на 0,1-0,2 В. Далее включаем музыку в машине, потом кондиционер и другие потребители. Делаем всё постепенно и при каждом включении потребителей напряжение на батарее должно слегка падать.

Если напряжение, после включения источников энергопотребления автомобиля падает значительно, это говорит, что генератор работает не в полную мощность и износились щетки генератора.

При всех включенных потребителях напряжение на батарее машины не должно падать ниже 12,8-13,0 В. Если оно меньше — аккумулятор разряжается и требует замены и покупку нового АКБ, а как это проверить поговорим ниже.ПРОВЕРКА АККУМУЛЯТОРА ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ

Проверяем напряжение аккумулятора при неработающем двигателе с помощью мультиметра. Если напряжение менее 11,8-12,0 — аккумулятор разряжен, автомобиль может не завестись и придется его прикуривать от другого автомобиля.Нормальное напряжение на аккумуляторе при неработающем двигателе должно быть от 12,5 до 13,0 В.

Есть старая и простая методика, чтобы по напряжению узнать уровень заряда аккумулятора. Так, напряжение 12,9 – говорит, что АКБ заряжен на 90%, напряжение 12,5 — на 50%, а 12,1 — на 10 процентов. Это приблизительная методика измерения уровня заряда, но действенная, что подтверждено на собственном опыте.

Есть нюанс, когда измеряете напряжение при неработающем двигателе. Если измерение проходит после того, как заглушили двигатель, то возможно одно показание, а если на следующее утро — будет другим напряжение. Лучше измерить напряжение на батарее перед поездкой.

Уровень заряда аккумулятора говорит о его способности держать напряжение на протяжении некоторых дней. Если аккумулятор полностью заряжен, то даже если не ездили более недели, напряжение не сильно упадет. В противном случае, если батарея машины разряжена — напряжение будет падать быстро и заряд аккумулятора продержится не долго.Мы рассказали о простой методике измерения напряжения на аккумуляторе — она является приблизительной, хотя и вполне действующей. Если хотите стопроцентно узнать о работоспособности аккумулятора, то об этом поговорим в следующем разделе.ПРОВЕРКА АККУМУЛЯТОРА С ПОМОЩЬЮ НАГРУЗОЧНОЙ ВИЛКИ

Данная методика проверки аккумулятора с помощью нагрузочной вилки — действенный способ проверки работоспособности батареи автомобиля. Именно по его результатам можно заявлять, заряжен аккумулятор или нет.Как проверить заряд аккумулятора? Для этого подсоединяете нагрузочную вилку, соблюдая полярность. Время присоединения не должно превышать 5 секунд. В начале замера напряжение 12-13,0 В. В конце пятой секунды напряжение должно быть больше 10 Вольт. Такой аккумулятор считается заряженным и способным работать под нагрузкой.

Если при проверке нагрузочной вилкой напряжение падает ниже 9 вольт, аккумулятор считается слабым и ненадежным. В данном случае придется задуматься о покупке нового аккумулятор для авто.

Всем правильного напряжения в бортовой сети;)

https://youtube.com/watch?v=9IoPVMDZ8rI%3Fwmode%3Dopaque%26rel%3D0

Основные функцииНагрузочная вилка предназначена для определения степени заряженности и исправности автомобильной аккумуляторной батареи с номинальным напряжением 12 вольт; а также проверки исправности генератора бортовой сети с помощью высокоточного вольтметра.Технические характеристики:Номинальное напряжение АБ: 12 ВЕмкость тестируемых АБ: до 190 А-чДиапазон вольтметра: 0-15 ВТочность: 2,5%Номинальное сопротивление: 0,1Ом ± 10%Рабочий диапазон температур: –30°С – +60°СВремя измерения:под нагрузкой, электрод «Н»: не более 5 сек.без нагрузки, электрод «В»: не ограниченоОсобенностиБольшой вольтметр облегчает считывание показанийНаличие двух электродов упрощает использование прибораКоррозиестойкое покрытие корпуса прибораПроверка аккумулятора с помощью нагрузочной вилкиС помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.Если напряжение ниже 1,4 В, батарея неисправна.Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В — о 50%-ной разрядке, в диапазоне 1,6-1,7 В — о 25%-ной разрядке, в диапазоне 1,3-1,4 В — о 100%-ной разрядке или о неисправности элемента.При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

Виды нагрузочных вилок

Прежде чем покупать нагрузочную вилку, нужно определиться для себя – а нужна ли она вам? Оцените свой опыт эксплуатации автомобильного аккумулятора, посоветуйтесь с друзьями-автомобилистами, почитайте форумы в Интернете и т.д. Нагрузочная вилка – это не предмет первой необходимости как ложка и вилка на кухне. Стоит ли тратить энную сумму денег на устройство, которое будет использоваться пару раз за год? Тем более если такое устройство есть у друзей и всегда можно попросить его на один день или даже пару часов.

Но если же вы все-таки решились купить нагрузочную вилку, необходимо определиться: а какие аккумуляторные батареи вы будете тестировать?

Существует два типа нагрузочных вилок – для кислотных и для щелочных аккумуляторов.

Применять вилку одного типа для тестирования разных типов батарей не рекомендуется. Нужно учитывать, что не существует универсальных вилок, которые можно было бы применять для тестирования любого типа аккумуляторов.

Так, если на сопротивлении нагрузочной вилки для кислотных аккумуляторов (номинальное напряжение аккумулятора 2,0В) указан нагрузочный ток 100А, то при проверке этой вилкой щелочного аккумулятора (номинальное напряжение которого 1,2В) нагрузочный ток будет не 100А, а всего лишь 60А:

1,2В / 2,0В * 100А = 60А

Т.е. аккумулятор будет недогружен, вследствие чего неисправный аккумулятор может быть принят за исправный.

Итак, если вы планируете эксплуатировать аккумуляторы ёмкостью до 90 А/ч, то и нагрузочную вилку необходимо покупать исходя из наличия в ней токовой нагрузки 100А.

Если вы будете тестировать аккумуляторы для грузовых автомобилей, то и покупать нужно нагрузочную вилку с нагрузкой 100/200А.

Принцип работы нагрузочной вилки

Иногда аккумуляторы по непонятным причинам отказываются крутить двигатель автомобиля. Вроде и напряжение на клеммах показывает нормальное, и контрольная лампочка ярко горит, а под нагрузкой батарея не работает.

Степень зарядки аккумулятора оценивается по следующим показателям:

• Напряжение 12,7 В и более – отличный заряд;
• Напряжение 12,6÷12,69 В – хороший заряд;
• Напряжение 12,5÷12,59 В – удовлетворительный заряд.

Если напряжение ниже 12,5 В, то такой аккумулятор необходимо заряжать, эксплуатировать его нежелательно, особенно при минусовой температуре во избежание замерзания электролита.

Тестировать аккумуляторные батареи довольно просто: сначала проверяем напряжение разомкнутой цепи. У исправного и полностью заряженного аккумулятора оно должно быть в интервале 12,6÷12,7 В. Некоторые производители аккумуляторов считают нормальным напряжением 13,0-13,2 В.

Если напряжение разомкнутой цепи ниже 12 В, то это свидетельствует о 50%-м разряде батареи.

А вот если подключить к батарее нагрузку, то параметры напряжения уже будут совершенно иными. Использовать нагрузку обязательно, потому что зачастую нормальное напряжение поддерживают все аккумуляторные батареи, а вот нагрузку «сдохшие» не выдерживают.

Затем проверяем величину напряжения с нагрузкой в течение 5 сек. Нагрузочная вилка создаёт нагрузку, которая в 2 раза превышает емкость аккумулятора. Т.е. если батарея емкостью 50 А/ч, то нагрузка должна быть 100 А.

Если при подключении нагрузки напряжение опускается ниже отметки 10 В, значит, у вашего аккумулятора возникли серьёзные проблемы.

У начинающих автолюбителей бытует мнение, что применение нагрузочной вилки наносит вред АКБ. Это ложное суждение, не подкрепленное практикой. Она просто имитирует один запуск двигателя, т.е. одноразовое потребление энергии стартером от аккумулятора.

Устройство

Нагрузочная вилка представляет собой несложный прибор, который совмещает в себе мультиметр, спираль сопротивления, зажим типа «крокодил» с проводом, корпус, включатель нагрузки. Они отличаются друг от друга по следующим критериям:

• по типу вольтметра (цифровой или аналоговый);
• точности вольтметра;
• сопротивлению спирали (0,1 ОМ равен нагрузке в 100 Ампер);
• измеряемому напряжению;
• типу соединения с АКБ.

Цифровой вольтметр хорош тем, что визуально им проще показать, что напряжение под нагрузкой растет, т.к. растет оно, как правило, незаметно для глаза человека в сравнении с аналоговым измерителем напряжения.

Некоторые специалисты склонны к мнению, что батареи емкостью 55-75 А не желательно тестировать нагрузкой в 200 А, но это необоснованные опасения. В мороз при запуске двигателя нагрузка на батарею куда существеннее.

Орион НВ-01

Так как финансовый вопрос волнует многих покупателей данного прибора, сравним его с более дорогой моделью другого производителя. Нагрузочная вилка Орион НВ-01 стоит около 600 руб., а более серьезный прибор – Автоэлектрика Н2001 стоит 3650 рублей. Поэтому Орион НВ-01 чаще всего можно увидеть в руках автовладельцев.

В комплекте поставки нет самого ценного – инструкции, нет гарантийного талона. Как оказалось, инструкция напечатана мелким шрифтом на самой упаковке.

Перейдем непосредственно к конструкции. Какие плюсы и недостатки мы получаем за такую цену?

Конструкция нагрузочной вилки Орион НВ-01

Конструктивно вилка исполнена в осовремененном корпусе, но при этом использована простейшая технология «двух штырей».

Первый штырь (с буквой В) подключается к плюсу батареи. Это чисто вольтметр. На вольтметре мы увидим напряжение без нагрузки.

Второй штырь выполнен с заявленной нагрузкой 0,1 ом, что в подсчете примерно 120 А.

Имеется провод с крокодильчиком, маленьким, несерьёзным, но зачем в принципе больше.

На лицевой стороне корпуса имеется аналоговый вольтметр с диапазоном от 0 до 15В и возможностью калибровки показаний.

Наверно ни у одной нагрузочной вилки нет такого хорошего обзора внутренностей устройства.

Кто-то может сказать, что аналоговый вольтметр неточный. И действительно, при измерениях приходится приглядываться, цена деления 0,5В. К вилке нужно привыкнуть.

Как пользоваться нагрузочной вилкой Орион НВ-01?

Берём автомобильный 12-ти вольтовый аккумулятор, 60 А/ч. Провод с крокодильчиком подсоединяем к отрицательному токоотводу батареи.

Правый штырь (с буквой В) присоединяем к положительному токоотводу. На вольтметре наблюдаем показания ~13 В. На самом деле напряжение аккумулятора чуть ниже (12,5 В — измерили электронным вольтметром). Это мы измерили напряжение разомкнутой цепи.

Затем левый штырь присоединяем на время не более 5 секунд к положительному токоотводу. На вольтметре наблюдаем показания 10,5 В. Затем снова производим измерение с помощью правого штыря и наблюдаем восстановление напряжения.

Да, точность измерений оставляет желать лучшего, но что мы можем требовать от устройства стоимостью всего 600 руб.

Если дополнить нагрузочную вилку самым простым цифровым вольтметром, купленным на Алиэкспресс за 50-60 рублей, то точность измерений будет просто «супер».

Обычного пользователя данная модель нагрузочной вилки устраивает по всем параметрам в плане домашнего использования.

В чём плюсы? Это цена, простая конструкция, открытый корпус, ломаться нечему.

Орион НВ-02

• Для тестирования АКБ емкостью до 90 А/ч подключается 1 спираль, при этом ток нагрузки до 100А.
• Для тестирования АКБ ёмкостью свыше 90 А/ч подключают две спирали, ток нагрузки 200А.

Для измерений применяется центральный штырь.

Диапазон вольтметра 1-15 В.

Нагрузочную вилку можно использовать в двух вариантах.

1. В качестве измерителя напряжения (вольтметра), для чего необходимо:

• — отключить обе спирали, для чего необходимо открутить правую и левую гайку возле щупа;
• — подсоединить крокодил к минусовому токоотводу аккумуляторной батареи или к массе автомобиля;
• — измерить напряжение в любой точке автомобиля. Если длины провода не хватает, то можно его удлинить.

2. Тестирование аккумулятора под нагрузкой:

• — если тестируется батарея с ёмкостью 15÷100 Ач – необходимо закрутить одну гайку возле щупа;
• — если тестируется батарея с ёмкостью 100÷240 Ач – необходимо закрутить обе гайки возле щупа.

Измерить напряжение на токоотводах АКБ под нагрузкой. Показания с вольтметра снимаются после 5 сек. измерения.

Степень заряда определяется по таблицам:

Зависимость степени заряженности АБ от напряжения на холостом ходу (при t 20-25°C)

Зависимость степени заряженности АБ от напряжения в конце 5 секунды тестирования нагрузочной вилкой (при t 20-25°C)

Для получения более подробной информации читайте инструкцию.

Для чего его используют

Нагрузочная вилка – это механизм, используемый для определения текущего процента заряженности источника питания. Подключив ее, вы сможете узнать, исправна ли батарея и можно ли ее использовать при последующей езде на автомобиле.

Дополнительно, в механизм встроен вольтметр. Он необходим для проведения бортовой диагностики.

Орион НВ-03

С помощью данного устройства можно определить степень заряженности и исправность 12-ти вольтовых АКБ, а также проверить генератор и оборудование бортовой сети.

Конструктивно устройство выполнено аналогично предыдущей модели, за исключением цифрового вольтметра (жидкокристаллического дисплея).

При хранении устройство находится в «спящем режиме». Чтобы вывести его из спячки, можно нажать на кнопку «Режим» или «Выбор» на лицевой панели или прикоснуться щупом к любому токоотводу аккумулятора.

Устройство имеет несколько основных режимов:

• — обычный вольтметр;
• — измерение напряжения АКБ с нагрузкой;
• — режим просмотра результатов предыдущих измерений («ЛОГ»);
• — сохранение результатов проведенных измерений;
• — просмотр сохраненных результатов;
• — измерение ёмкости батарей;
• — режим установки временного предела замеров.

Особенности конструкции

В отличие от предыдущих моделей применяется цифровой вольтметр.

Добавлена возможность определения степени заряда АКБ и возможность устанавливать время измерения.

• Цифровой жидкокристаллический дисплей.
• Кнопка . С помощью этой кнопки осуществляется навигация между режимами и выход из режимов установки.
• Кнопка — переход от названия режима к числовым величинам измерений, изменение числовых величин в режимах установок.

Порядок применения нагрузочной вилки в качестве измерителя напряжения (вольтметра)

Нажатием кнопки выбираем режим .

Чтобы отключить нагрузочные спирали, необходимо открутить обе гайки справа и слева от щупа.

— подсоединить «крокодил» к массе автомобиля или к минусовому токоотводу аккумуляторной батареи.

— измерить напряжение в любой точке автомобиля. Если длины провода не хватает, то можно его удлинить.

Тестирование аккумуляторной батареи

Для начала необходимо измерить напряжение разомкнутой цепи. Для этого подсоединяем черный зажим — «крокодил» к минусовой клемме батареи.

Откручиваем обе гайки (отключаем нагрузку) и накалываем щуп на плюсовую клемму АКБ. Фиксируем показания цифрового вольтметра.

Затем тестируем аккумулятор под нагрузкой.

Если тестируемый аккумулятор имеет ёмкость до 100 А/ч, то закручиваем одну гайку (подключаем одну спираль нагрузки).

Если аккумулятор от грузового автомобиля (ёмкость выше 100 А/ч), то закручиванием второй гайки подключаем еще одну спираль.

Измеряем напряжение аккумулятора под нагрузкой. Накалываем щуп на плюсовую клемму аккумулятора.

Измерение начинается автоматически. В конце измерения раздастся звуковой сигнал .

Режим просмотра результатов предыдущих измерений

При выборе данного режима можно просмотреть результаты проведенных измерений, для чего необходимо нажать кнопку и выбрать режим .

На дисплее отобразится числовое значение измерения .

Чтобы сохранить результаты проведенных измерений, необходимо нажать кнопку и выбрать .

Длительно нажимаем кнопку . На дисплее кратковременно появится значок .

Значения будут сохранены.

Определение ёмкости аккумуляторной батареи

С помощью кнопки выбираем режим «Заряд». На дисплее высвечивается .

Через 3-5 секунд отобразится цифровое значение степени заряженности батареи (в процентах).

Как установить время измерения

Для тестирования АКБ ёмкостью до 100 А/ч устанавливают значение 5, а для автомобильных грузовых батарей устанавливают 9.

Чтобы прибор запомнил ваши действия, необходимо нажать кнопку «Режим».

Как использовать прибор для проверки

Теперь давайте разберемся, как пользоваться нагрузочной вилкой. Алгоритм проверки источника питания достаточно прост. Главное условие – неукоснительно выполнять последовательность действий.

Этап 1 – Проверка напряжения при отключенной нагрузке

Сначала отключите нагрузку от всех элементов цепи прибора. Возьмите отсоединенный вольтметр. Измерьте уровень напряжения в автомобильном блоке питания.

Ниже расположена таблица, в соответствии с которой определяется процент текущего заряда:

Запишите полученные данные. После вам придется их соотнести с результатом другого измерения, речь о котором пойдет ниже.

Этап 2 – Проверка напряжения АКБ с подключением нагрузки

Теперь проведите аналогичные измерения, присоединив нагрузку к вилке. Присоедините вольтметр, подождите 5 секунд и снимите показания.

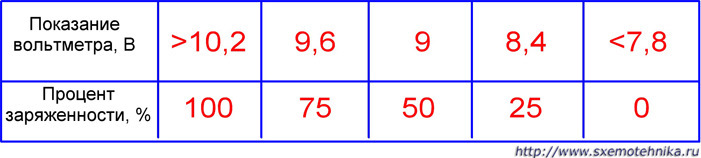

Соотнесите результаты с таблицей:

Помните, показатели необходимо снимать не позднее 5-ой секунды от начала измерений. В противном случае спираль, используемая в качестве нагрузки, может нагреться и сломаться, прихватив с собой все устройство целиком.

Если в результате теста, вами был выявлен недостаточный процент заряда аккумуляторной батареи, снимите ее и поставьте на подзарядку. После этого еще раз проверьте показатели, присоединив свой прибор.

Если при проверке без нагрузки показатель был выше, чем, когда вы ее подключили, это показывает на неисправность аккумулятора. А именно о недостаточной емкости батареи АКБ.

Для устранения неполадки необходимо провести дополнительную диагностику или обратиться на станцию технического обслуживания.

Способы проверить аккумулятор вилкой пошагово

Измерение нагрузочной вилкой

Есть множество способов проверить аккумулятор по различным критериям – ёмкость, заряд, плотность, но измерения могут производиться различными приборами. Одно из устройств, позволяющее максимально точно измерить показатели АКБ, без лишних проблем и ненужных действий – нагрузочная вилка. Пользоваться таким оборудованием умеют не все, поэтому необходимо знать, как правильно проверить аккумулятор вилкой.

Способ, в сравнении с измерением мультиметром, является более простым, и позволяет проверить автомобильный аккумулятор с нагрузкой и без. Это даёт полное представление, о работе и состоянии АКБ, при небольшой затрате времени и сил.

• Вилка
• Эксплуатация и внешние факторы
• Проверка
• Другие способы

Вилка

Является прибором, с простой, но в то же время надёжной и безотказной конструкцией. Представляет собой вольтметр, выступающий в роли измерителя, и нагрузочный резистор, позволяющий испытывать батарею под нагрузкой.

Корпус состоит из штыря, корпуса и зажимного устройства, служащего для соединения с АКБ.

В некоторых нагрузочных вилках существуют дополнительные разъёмы. Они служат для увеличения нагрузки при необходимости. Имеется одна спираль, но когда появляется необходимость производить замеры АКБ большой ёмкости – количество спиралей может быть увеличено.

https://youtube.com/watch?v=glqyUSW9dew%3Ffeature%3Doembed

Эксплуатация и внешние факторы

Чтобы правильно проверить аккумулятор автомобиля нагрузочной вилкой, необходимо подключить клемму прибора к «плюсу» аккумулятора, а измерительный штырь прибора, подключается к «минусу».

Несмотря на всю лёгкость, необходимо изучить правила по эксплуатации прибора, которая идёт в комплекте с оборудованием.

При использовании необходимо помнить, что вилка имеет минимальный температурный режим в +20оС, а АКБ не должен быть холодным. При несоблюдении требований возможен «глубокий разряд» батареи. Учитывая вышеперечисленные критерии нужно запомнить, что проверить аккумулятор автомобиля вилкой, не снимая его с авто (но этого делать, крайне не рекомендуется, и лучше снять АКБ), можно только в тёплом климате. При несоответствии температуры, лучше не пытаться снять показатели, не снимая батарею с АКБ.

Важно: нужно соблюдать все правила предосторожности и технику безопасности при эксплуатации устройства – несоблюдение может привести к травмам! Необходимо помнить, что штырь при подаче нагрузки, может нагреваться!

Измерения нагрузочной вилкой проводятся в два этапа:

Позволяет проверить аккумулятор нагрузочной вилкой в состоянии покоя: измерить заряд и другие показатели аккумулятора.

Осуществляется в несколько шагов:

• Извлечение аккумулятора из машины. Батареей нельзя пользоваться минимум 7 часов. Только после этого можно начинать измерения.
• Нагрузочная вилка подключается плюсовыми клеммами к аккумулятору. Минусы не соединяются.
• Путём прикосновения штыря (минуса) к отрицательной клемме снимаются показания заряда АКБ. На экране устройства должны высветиться показания заряда, обозначающие:

• 6-13 В – полный заряд;
• 3-12.5 – 75-80% заряда;
• 1-12.2 – 45-55%;
• 7-12В – 20-30%;
• Менее 11.7 В – батарея разряжена.

Внимание: если АКБ заряжен не полностью, то производить замеры с нагрузкой нельзя! Дальнейшие замеры проводятся только при 100% заряде!

Проверка производится с особым вниманием. Чтобы не допустить ошибок, нужно изучить инструкцию по эксплуатации.

клеммы прибора и АКБ

Происходят замеры в следующем порядке:

• На приборе подключается дополнительная нагрузка (как это делается, указано в инструкции к прибору).
• Соединяются положительные клеммы прибора и АКБ.
• Соприкосновение штыря и отрицательной клеммы (не более 5 секунд).
• Снятие показаний с дисплея вилки. Значение напряжения имеет определённые рамки:

• Значение больше 9В – аккумулятор полностью заряжен, исправен, и готов к работе.
• Меньше 9В – требуется повторный заряд батареи, после чего необходимо повторно провести измерения с нагрузкой. Если, напряжение осталось меньше девяти Вольт – необходимо заменить АКБ (батарея пришла в негодность).

Силовая вилка для АКБ

Внимание: снятие показаний с помощью вилки может отрицательно повлиять на состояние батареи из-за того, что создаётся дополнительная нагрузка.

Также стоит помнить, что при контакте штыря с отрицательной клеммой возможно искрение – это считается допустимым явлением.

Как произвести измерение аккумулятора нагрузочной вилкой, можно увидеть на видео.

Другие способы

Проверка аккумуляторной батареи

Существуют методы проверить аккумулятор без нагрузочной вилки: мультиметр или с помощью индикатора заряда, который устанавливается на большинство современных аккумуляторов.

Но измерение мультиметром не является самым точным, и поэтому при снятии показателей возможна погрешность, которая может привести к ошибкам в эксплуатации.

Индикаторы являются показателем более точным, чем измерение мультиметром, но их минус в том, что нельзя определить точный заряд АКБ. Индикаторы цветовые – поэтому, с их помощью, возможно, определить только несколько стадий заряда автомобильного аккумулятора, а не точное значение.

Итогом напрашивается вывод: несмотря на существование других способов измерения заряда АКБ, нагрузочная вилка – один из лучших инструментов. Без вилки замеры производить, возможно, но гарантировать точность вычислений и правдивость показателей тяжело. А это значит, что автовладелец может ошибиться, и вовремя не принять меры к устранению неполадок с аккумулятором, что приведёт к проблемам с эксплуатацией всего авто.

• Инструкция как проверить емкость аккумулятора
• Руководство по проверке аккумулятора тестером
• Инструкция по проверке электролита в аккумуляторе

Проверочный аппарат, представленный в виде нагрузочной вилки, она является одним из важных приборов, применяемых в процессе работы автоэлектрика. Однако не все автовладельцы готовы постоянно обращаться в автосервис, для этого необходимо самостоятельно изготовить данный прибор.

Нагрузочная вилка, принцип действия

Самостоятельная сборка аппарата не является задачей повышенной сложности. Перед сборкой необходимо разобраться для чего предназначен прибор и из чего состоит.

Нагрузочная вилка представляет собой прибор, при помощи которого возможно произвести проверку источника питания в режиме схожем с его нормальными условиями эксплуатации. В большинстве случаев при заводской сборке аппарат состоит из стрелочного или электронного вольтметра, а также одного или двух сопротивлений в качестве которых устанавливаются металлические спирали. К окончаниям спирали присоединяются измерительные щупы с клеммами для подключения к аккумулятору.

Иногда в конструкцию нагрузочной вилки устанавливается амперметр. Сам прибор представлен в виде металлического или пластикового короба с выходящими проводами и зажимами. Современные модели снабжаются цифровыми измерительными приборами, жидкокристаллическими дисплеями, а также имеют несколько спиралей сопротивления с переключателем для комбинирования нагрузки к батарее.

Устройство применяется для проверки значения напряжения на источнике питания с электролитами на основе кислотных и щелочных соединений. При обследовании отдельных элементов банок применяются специальные вилки с упрощенными характеристиками. При помощи данного прибора возможно проверять работоспособность не только АКБ, но и любого элемента электрической цепи. Измерение проводятся при подключенном питании, а также при отключении электродвижущей силы. Контролироваться может не только напряжение, а также все необходимые параметры, все зависти от сложности конструкции вилки.

Применение нагрузочной вилки

При помощи данного прибора возможно провести следующие действий:

Важно знать! В зимний период разряд аккумулятора при работающей сигнализации происходит в среднем за 15 дней.

• Измерение состояние заряда. При этом значение 11,7 В показывает, что батарея разряжена. Полный заряд 12,7 В, половинчатый 12,3 В.
• Определение возможного времени удержания заряда. При показании на нагрузочной вилке значения ниже 12 В говорит о том, что необходимо провести восстановление заряда.
• Контроль за замыканием между пластинами в аккумуляторе. Если присутствует короткое замыкание напряжение падает до 9 В. При заряде происходит закипание электролита.
• Определение параметров генератора на выходе. Отклонения от нормально работы могут привести к проблемам при запуске, а также выходу из строя батареи.
• Контроль за сульфатацией электродных пластин, возможно произвести при наличии в комплектации амперметра.

Отличие моделей

Нагрузочные вилки отличаются друг от друга по некоторым параметрам:

• четкость получения показаний;
• тип измерительного прибора;
• сопротивление резисторов или спиралей;
• диапазон рабочих температур;
• диапазон измеряемого напряжения;
• номинальные значения силы тока;
• различные среды используемых электролитов.

Как правильно проверять

Нагрузочная вилка предназначена для проверки источников питания с номинальным значением мощности не выше 12 Вт. Однако допускается использование в сети повышенной мощности, если задействовать при этом несколько резисторов. Для проведения точной проверки необходимо соблюдать следующий порядок действий:

• измерить напряжение на клеммах без нагрузки;
• полученное значение сопоставляют с паспортными данными;
• при полной зарядке подключают нагрузку;
• по истечению 5 секунд снимают показания вольтметра;
• исправный аккумулятор должен показывать значение не ниже 9 В.

Нагрузочная вилка своими руками

Простой при изготовлении, и недорогой прибор будет полезным в гараже любого автолюбителя. С помощью данного аппарата станет возможным проводить постоянную диагностику источника питания, а также генератора. При отсутствии необходимой суммы для приобретения нагрузочной вилки ее можно сделать своими руками.

Используемый материал

При изготовлении вилки могут понадобиться следующие материалы:

• для измерения напряжения понадобится вольтметр, если используем аналоговый, то он должен иметь предел замера до 20 В;
• изолированные провода толщиной до 6 мм, рассчитываются на высокие значения тока;
• на окончании проводов следует использовать специальные мощные зажимы из хромированной стали;
• каркас из негорящих материалов;
• держатель из прорезиненной стали.

Важно! При изготовлении самодельной нагрузочной вилки рекомендуется использовать провода и приборы рассчитанные на максимальные рабочие значения тока.

Схемы

Нагрузочная вилка с одной спиралью:

Нагрузочная вилка с двумя спиралями:

где R- сопротивление в виде спиралей или набора резисторов;

S- выключатели или переключатели;

V- прибор вольтметр.

При измерении аккумулятора емкостью до 100 Ач необходимо использовать одно сопротивление, при проверке батареи внутренней емкостью выше 100 Ач применяют два и более сопротивлений.

Инструкция как сделать нагрузочную вилку для проверки аккумулятора

При изготовлении одним из распространенных способов необходимо следовать следующей инструкции:

• Перед тем как проводить измерительные манипуляции необходимо обеспечить доступ к клеммам аккумулятора. Затем снимаются показания при помощи вольтметра в режиме без нагрузки.
• Чтобы определить необходимое сопротивление следует обратиться к паспортным характеристикам, по ним узнаем номинальные значения напряжения и электрического тока. По формуле:

где R- сопротивление добавочное, U- напряжение, I- сила тока под нагрузкой.

• На следующем этапе необходимо подключить добавочное сопротивление. Значение должно быть немного больше, чем внутреннее сопротивление в одной из банок аккумулятора.
• Щупы от вольтметра соединяем с окончанием проводов со специальными зажимными клеммами.
• Все аппараты и коммутационные элементы размещают на пластине из текстолита и надежно закрепляют. Данный материал является негорючим и считается надежным изолятором. В некоторых случаях используется керамическое основание.
• Самым последним этапом устанавливаем на каркас ручку с резиной. Резина применяется в качестве изоляционного материала.

Для самого простого способа необходимо сделать следующее:

• Следует использовать кнопку включения массы от старого автомобиля.
• Подобрать два добавочных сопротивления от старых вентиляторов.
• Соединить все коммутирующие элементы.

Блок сопротивления, применяемый в таком случае, имеет внутреннюю защиту в качестве которой выступают встроенные предохранители, срабатывают при резком повышении внутренней температуры.

Описанные выше конструкции простейших приборов для проверки источников питания под нагрузкой довольно просты. В процессе усовершенствования возможно установка на одном каркасе амперметра и секундомера.

При эксплуатации аккумулятора может возникнуть необходимость его диагностики. Замер напряжения не дает исчерпывающей информации о состоянии аккумулятора.

Для полноценной оценки необходимо знать, как аккумуляторная батарея ведет себя под нагрузкой. В этом помогает нагрузочная вилка — прибор,совмещающий в себе и вольтметр и заранее откалиброванную нагрузку. В современных реалиях популярность приобретают цифровые нагрузочные вилки, работа с ними сильно облегчает жизнь пользователя — количество расчетов сводится к минимуму и информация предоставляется более наглядно.

Нагрузочная вилка может содержать несколько нагрузочных спиралей для работы с разными нагрузками и типами аккумуляторных батарей.

Как правило один из контактов для подключения выполнен в виде провода большого сечения с зажимом типа крокодил, а второй в виде контактного штыря, закрепленного на корпусе вилки. Также на корпусе находится индикатор и средства управления, если вилка цифровая. При работе вилка коммутирует большие токи (50-200А), вся мощность рассеивается на измерительных сопротивлениях — спиралях выделяется в виде большого количества тепла. Именно поэтому время использования вилки ограниченно секундами, а корпус вилки оборудован ручкой из теплоизоляционного материала.

Подготовка аккумулятора

Для оценки состоянии батареи аккумулятор необходимо зарядить и подождать несколько часов, чтобы выровнялась температура и плотность электролита. Рекомендуется продержать АКБ в электрическом покое 24 часа. После этого можно приступать к замерам.

Как пользоваться нагрузочной вилкой со стрелочным вольтметром

В качестве примера вилки мы будем использовать Нагрузочную вилку Орион НВ-01. В целом приведенная информация применима для любой нагрузочной вилки с аналоговым вольтметром.

Для начала необходимо произвести замер напряжения на холостом ходу, то есть с отключенными нагрузочными спиралями.
Для этого зажим «крокодил» подключается к минусовой клемме аккумулятора, а измерительный щуп с маркировкой «В» на плюсовую клемму. Сохраняем показания.
Первичная оценка заряженности аккумулятора расчитывается из таблицы:

Далее необходимо произвести замер под нагрузкой(с подключенными спиралями), для этого нужно подключить (наколоть) шуп вилки с буквой «Н» к плюсовой клемме АКБ. и удерживать около 5 секунд.
Во время измерения через прибор протекает большой ток и выделяется много тепла, не удерживайте вилку более 5-9 секунд. Несоблюдение этой рекомендации может привести к выходу из строя нагрузочной спирали или привести к перегреву и возгоранию.
В конце измерения необходимо снять показания вольтметра.
Для оценки заряженности аккумулятора используется следующая таблица:

Выводы о состоянии аккумулятора можно сделать, сопоставив полученные результаты. Если при первом измерении степень заряда аккумулятора определяется ниже нормы, то возможно он не полностью заряжен или возникло короткое замыкание в одной из банок батареи.

В случае, если показания второго измерения сильно отличаются от первого, то вероятно повреждены пластины аккумулятора и он не способен выдавать большие токи, Нужно предпринимать решение о его ремонте или замене.

Как пользоваться цифровой нагрузочной вилкой

Действия, необходимые для оценки состояния аккумулятора с помощью цифровой нагрузочной вилки очень похожи с использованием аналоговой вилки.
Рассмотрим работу нагрузочной вилки Орион НВ-04. Подготовка аккумулятора производится так-же, как и в млучае с обычной вилкой. Для начала необходимо измерить напряжение на холостом ходу, для этого нужно перевести прибор в режим вольтметра и отключить измерительные сопротивления. Клемму с «крокодилом» соединить с минусовой клеммой аккумуляторной батареи а измерительный щуп с плюсовой клеммой. Провести замер.
Для оценки состояния аккумулятора нужно измерить напряжение под нагрузкой, для этого необходимо подключить соответствующую измерительную спираль. И в режиме измерения напряжения подключить измерительный щуп к плюсовой клемме на 5 секунд. Измерение происходит автоматически и после окончания измерения прибор подаст звуковой сигнал. через несколько секунд появится числовое значение. Цифровая нагрузочная вилка может сохранять лог и автоматически расчитывать степень заряда, что довольно удобно — не нужно хранить таблицы и вести запись.

Стоит отметить, что все рекомендации по времени работы нагрузочной вилки в режиме измерений под нагрузкой актуальны абсолютно для всех типов приборов. Не забывайте читать инструкцию к Вашей нагрузочной вилке.

Аккумуляторная батарея обеспечивает надежный запуск автомобиля и бесперебойную работу всех электрических систем. Для надежной эксплуатации устройства необходимо регулярно контролировать уровень заряда. В арсенале каждого автомобилиста для этой цели должна присутствовать нагрузочная вилка.

Назначение и конструкция

Нагрузочная вилка – очень простой и полезный прибор, который можно приобрести в каждом магазине запасных частей и аксессуаров для автомобиля или сделать самостоятельно.

Нагрузочная вилка применяется для диагностики автомобильного аккумулятора. Устройства бывают:

• обычные, которые используют для проверки АКБ напряжением 12 вольт;
• универсальные, с их помощью можно тестировать накопители напряжением 24 вольта.

Проверка АКБ нагрузочной вилкой позволяет точно и своевременно контролировать состояние батареи: уровень ее заряда и работоспособность в целом.

Справка. Этот метод измерения заряда источника энергии самый точный из всех существующих.

С помощью высокочастотного вольтметра нагрузочной вилки можно проверить исправность генератора транспортного средства.

Внимание! Чтобы не стать жертвой недобросовестного продавца, при покупке автомобиля на вторичном рынке надо обязательно провести проверку аккумулятора нагрузочной вилкой.

Как устроена нагрузочная вилка

Существует большое разнообразие моделей этого измерительного прибора. Они различаются наличием дополнительных узлов и количеством функций.

Обычная вилка для проверки аккумулятора состоит из следующих основных деталей:

• Металлического корпуса.
• Цифрового или аналогового вольтметра.
• Одного или двух резисторов, создающих нагрузку и выполненных в форме спирали.
• Толстого провода с клеммой типа «крокодил», который присоединен к положительному выходу.
• Металлического штыря или щупа, который подключен к отрицательному выходу.

На задней стенке прибора находятся специальные гайки. Они предназначены для подключения нагрузочных резисторов. Для тестирования аккумулятора автомобиля маленькой емкости подключают одну спираль, в противном случае используют оба сопротивления.

Справка. Возможности нагрузочной вилки резко возрастают, если в ее состав включен амперметр. Такие модели позволяют измерять большое количество самых разных параметров и характеристик электрической части автомобиля.

Как проверить аккумулятор нагрузочной вилкой

Правильно проверить заряженность батареи прибором довольно просто, при желании эту процедуру сможет освоить каждый автолюбитель. Главное выполнить ряд условий и следовать инструкции. Проверка состояния источника питания осуществляется в два этапа: без нагрузки и под нагрузкой.

Подготовка к тестированию АКБ

Чтобы получить корректные результаты, надо обязательно выполнить следующие требования:

• Прибор переносной. Организовать снятие показаний можно и под капотом автомобиля, не вынимая аккумулятор. Главное соблюсти температурный режим: измерение должно проходить при температуре +20ºС – +25ºС. В противном случае, устройство придется перенести в отапливаемое помещение. Холодный аккумулятор проверять нельзя.
• Источник питания надо отсоединить от автомобиля.
• После последней работы двигателя должно пройти как можно больше времени, но не менее семи часов. Удобно делать измерения после ночного перерыва.
• У обслуживаемого АКБ пробки необходимо открутить.
• Следует проверить уровень электролита, при необходимости требуется пополнить дистиллированной водой.
• Клеммы АКБ должны быть чистыми, без следов коррозии и окисления.

Алгоритм проверки без нагрузки

Выполнив выше перечисленные условия, можно приступить к тестированию. Название первого метода говорит само за себя: снятие показаний происходит без включения сопротивления:

• положительный вывод нагрузочной вилки – кабель с клеммой – присоединяется к плюсу аккумулятора;
• щуп – отрицательный вывод прибора – касается минуса АКБ;
• по табло или шкале вольтметра фиксируют уровень напряжения;
• по таблице определяют уровень заряда.

Таблица соответствия напряжения батареи на холостом ходу степени ее заряда выглядит следующим образом:

Обследование с нагрузкой

Проверка с нагрузкой применяется только для устройств, показавших стопроцентный заряд на первом этапе и довольно редко, поскольку может навредить аккумулятору.

Выполняются следующие действия:

• на основании инструкции по эксплуатации прибора подключается нагрузка;
• как и в первом случае, нагрузочная вилка подключается к клеммам источника энергии: плюс к плюсу, минус к минусу;

Внимание! При касании щупом полюса АКБ происходит сильное искрение, так как в месте соединения протекает ток большой величины. Это нормальное явление.

• показания при проверке под нагрузкой снимаются на пятой секунде, вилку необходимо немедленно отключить;
• если аккумулятор исправен и уровень его заряда больше половины, значение напряжения должно превышать 9 вольт.

Если показания меньше необходимого, надо повторить эксперимент после полного заряда накопителя. Отсутствие изменений говорит о неисправности устройства. АКБ следует утилизировать.

Оценить степень заряженности можно по таблице соответствия:

Внимание! При проверке с применением нагрузки металлические детали (щуп и спирали) очень сильно нагреваются. Следует быть аккуратным, чтобы не получить ожог.

Популярные модели

Производители предлагают большое количество самых разнообразных моделей нагрузочных вилок. Устройства различаются по следующим параметрам:

• конструкция;
• диапазон измерения;
• максимальная сила измеряемого тока;
• величина нагрузки;
• тип обслуживаемого аккумулятора, кислотный или щелочной АКБ;
• наличие дополнительных функций, например, возможность проверки отдельных банок АКБ.

Самые распространенные модели их параметры и характеристики:

• Орион НВ-01 – очень простая маленькая модель, мелкая шкала дает большую погрешность в 2,5%. Прибор пригоден к работе в широком диапазоне температур от -30ºС до +60ºС, измеряет напряжение от 0 до 15 Вольт, нагрузка 100/200 Ампер.
• Орион НВ-02 – усовершенствованная модель предыдущего образца. Имеет более надежный и добротный корпус, провод толще, сама клемма мощнее.
• Орион НВ-03 – это самая востребованная модель, которую можно отнести к разряду профессиональных устройств. В отличие от предыдущих, прибор имеет цифровой вольтметр и две спирали по 100 Ампер, умеет сохранять в памяти выполненные измерения. Работает вилка на стандартном напряжении 12 Вольт в диапазоне 0 – 16 Вольт,
• Орион НВ-04 – самое мощное устройство из ранее представленных. Прибор рекомендован для сервиса грузовых автомашин, может проверять АКБ на 12 и на 24 Вольт, позволяет тестировать отдельные элементы по 2 Вольта, имеет высокую точность– 0,5%. Орион НВ-04 – модель, работающая в широком диапазоне температуры (от -20ºС до +60ºС) и напряжения до 32 Вольт.

Каждый автолюбитель, должен знать, как правильно пользоваться нагрузочной вилкой, и иметь в своем арсенале незамысловатый, но очень полезный прибор. Нагрузочную вилку можно недорого купить или смастерить самостоятельно. В любом случае, она выручит неоднократно.
